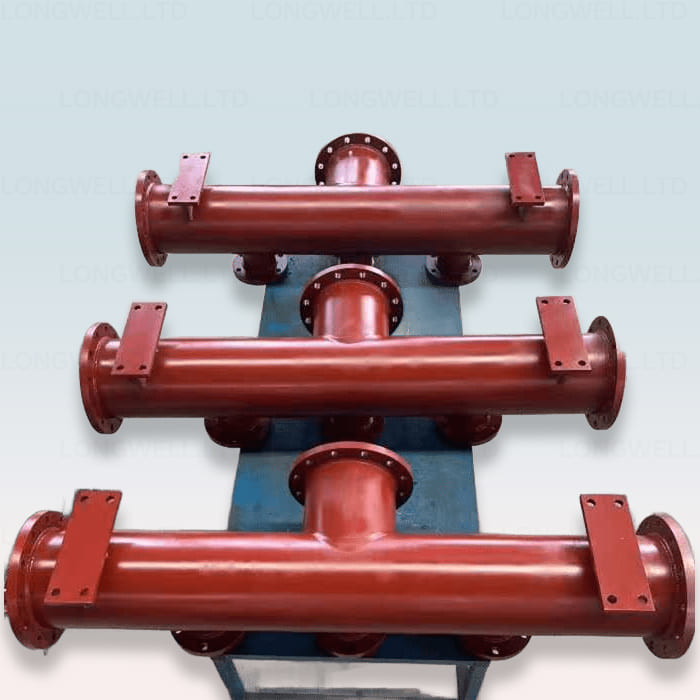

AH1301010509 Manifold di aspirazione della pompa del fango

Come installare il collettore di scarico e il collettore accessorio?

(1) Lavare bene la superficie di contatto tra il collettore di scarico e i blocchi del cilindro, installare l'anello di tenuta e metterlo sui blocchi del cilindro.

(2) In base alle esigenze del collettore di scarico, installare il collettore accessorio (5-way o 4-way), ammortizzatore di pulsazione di scarico, valvola di sollievo, valvola di bypass e linea di rilascio della pressione ecc.Le coppie di serraggio dei bulloni e dei dadi devono soddisfare il punto 12..2.1.

Il collettore di aspirazione è collegato a 3 blocchi di cilindri contemporaneamente.porta destra o centrale secondo i vostri desideri.

Come installare il collettore di aspirazione e il desurgatore di aspirazione?

(1) Installare il collettore di aspirazione: pulire la faccia della flangia del collettore di aspirazione, installare anelli di tenuta e collegarlo a un blocco di tre cilindri.

(2) Installare l'aspiratore: installare l'aspiratore sul collettore.

Il collettore di scarico è collegato con 3 blocchi di cilindri contemporaneamente.

Il filtro di scarico deve essere installato dall'altra parte del collettore di scarico.

Prima di riparare il collettore di scarico del fango, è necessario aprire prima la valvola di bypass sulla linea di rilascio della pressione e lasciare che la pressione nel collettore di scarico venga rilasciata a zero.

Dopo aver regolato e allineato bene ciascuna parte, utilizzare una chiave di coppia per stringere i bulloni di connessione tra il collettore di aspirazione,per il collettore di scarico e i blocchi di cilindri rispettivamente alla coppia specificata.

L'estremità del fluido è costituita principalmente da blocco cilindrico, rivestimento, pistone, valvola, collettore di aspirazione, collettore di scarico, ammortizzatore di pulsazione di scarico, valvola di sollievo e dispositivo di spruzzatura, ecc.
